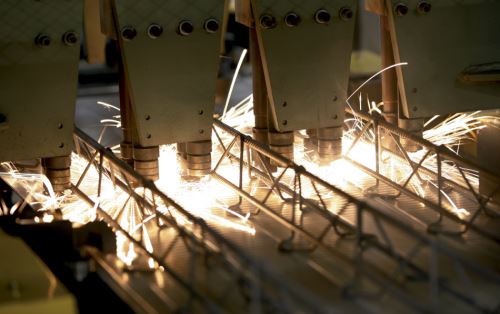

一、生产线的主要技术特征

JGH60钢模板点焊机的生产线自动状态下的焊接速度约：8-10m/min;生产线总长约29米、总宽约3米、高约2米、辊道工作高度800mm;总装机功率：用交流变频时焊接电源(100-120kVA×3);电机功率(3kw);焊接电源：AC380V/50Hz

二、交流变频技术焊接电源

JGH60钢模板点焊机的电源采用新交流变频技术，可以将电源与高配房直连，点焊时的瞬间电流将增大，不点焊时电流很小，这样可以提高电量的利用效率，提高设备的利用效率。设备使用变频技术以前造成高配房需配套的电源功率增大，而且线路电能损耗较大;改为变频电源后，通过电柜逐步充电储能，尅以提高电源功率的使用效率，降低线路电能的损耗。

主要参数：

1) 变压器额定容量：100~120 kVA×3台

2)单个气缸的下压力：约1250~2500N (可调)

3)电极行程：≤40 mm

4)冷却水量：50 L/min

四、设备的冷却系统

JGH60钢模板点焊机在工作时采用上下两路循环水分路，我们可以利用循环水分路来达到冷却的目的。每条分路下又分布各个区域支路，我们可以利用两条支路将水分别输送到各个冷却部位。通过上下两个部位的冷却方式可以提高设备的冷却效率，扩大冷却的范围和整体的整洁美观度。

五、机械手定位装置

JGH60钢模板点焊机是由工件端部定位装置、工件夹紧装置、工件移动装置等组成。首先工件端部定位装置的挡板人工升起挡住钢板，保证桁架的支承脚在电极的底部，允许桁架端部超出钢板端部(0~40mm)。工件夹紧装置夹紧工件后，挡板下降开始人工焊接一点，焊完一点后工件移动装置动作，把工件向前移动200mm，第二组工件夹紧装置夹紧工件(一组松开，移动装置退回到原位)，点焊第二组点，这样循环动作，直到焊完工件。

六、主要参数：

1) 工件夹紧装置的夹紧力：约1000 N×4

2)机械手移动气缸的拉力为：约2500 N×2

3)拖动工件移动速度：约10 m/min

4)移动定位精度：200±0.2 mm

•
