不可不知的各式各样电缆桥架设备表示方法

电缆桥架设备是建筑电气工程常见的材料，这种材料有很多规格和类别，难以计数。而每一种规格、种类也有相应的使用领域，并且不同形式、类别、规格的产品用一定的方式标记，采购人员需要根据相关指示选择产品。

不管哪一种电缆桥架设备，基本的构件包括了支架、托臂、安装附件等等。其中，对于建筑物的内桥架，建筑师可以将其作为一个单独的架设，也可以将其附设在一些建筑物或者管廊支架上，具体方式根据具体情况而定。不过总体的原则是保证结构的简单大方，外观简约美观，配置的零件灵活，维修保养简便易懂，使用年限长。由于安装在建筑物外面的桥架容易受到风吹雨淋，容易发生生锈的现象，所以这些零部件需要用镀锌进行处理。

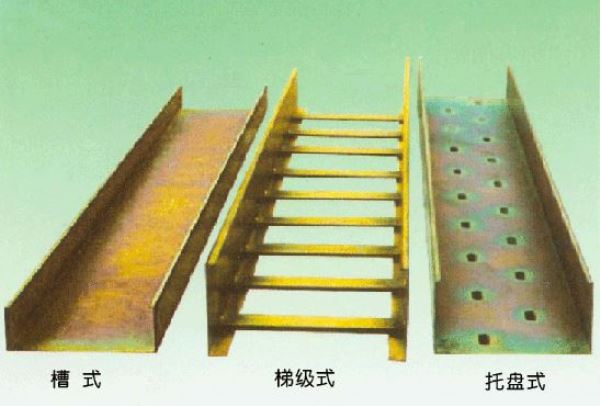

电缆桥架设备有很多类型，如托盘式用电缆桥架、梯级式电缆桥架、槽式电缆桥架、大跨距电缆桥架、组合式电缆桥架、网格式电缆桥架等等。这些规格都有相应的表示方法，通常我们所看到的是“XQJ+形式+类别+规格”形式。前三个字母代表桥架的系列，形式则代表结构形式，梯级式的用“T”表示，托盘式用“T”表示，槽式用“C”表示，组合式用”ZH”表达，网格式用”W”表示。聪明的你应该看出来了，这是用中文的第一个汉语拼音表示的，并且采用大写的方式。类型代表着种类序号，也就是数字加上英语字母。规格代表规格序号，用数字表达。

另外，电缆桥架设备的规格需要按照电缆的总截面积来确定，一般情况下，这个截面积不可以超过桥架断面的面积的百分之四十，而对于特殊的电缆，如控制电缆、信号电缆，其截面积不可以超过桥架断面面积的百分之五十。??需要注意的是，这些电缆桥架最大所承受的符合不能超过所允许的承载负荷和支撑跨距的负荷，不然容易发生事故。并且，电缆桥架设备的宽度应该较大，备有一定的空间，方便日后添加电缆。
